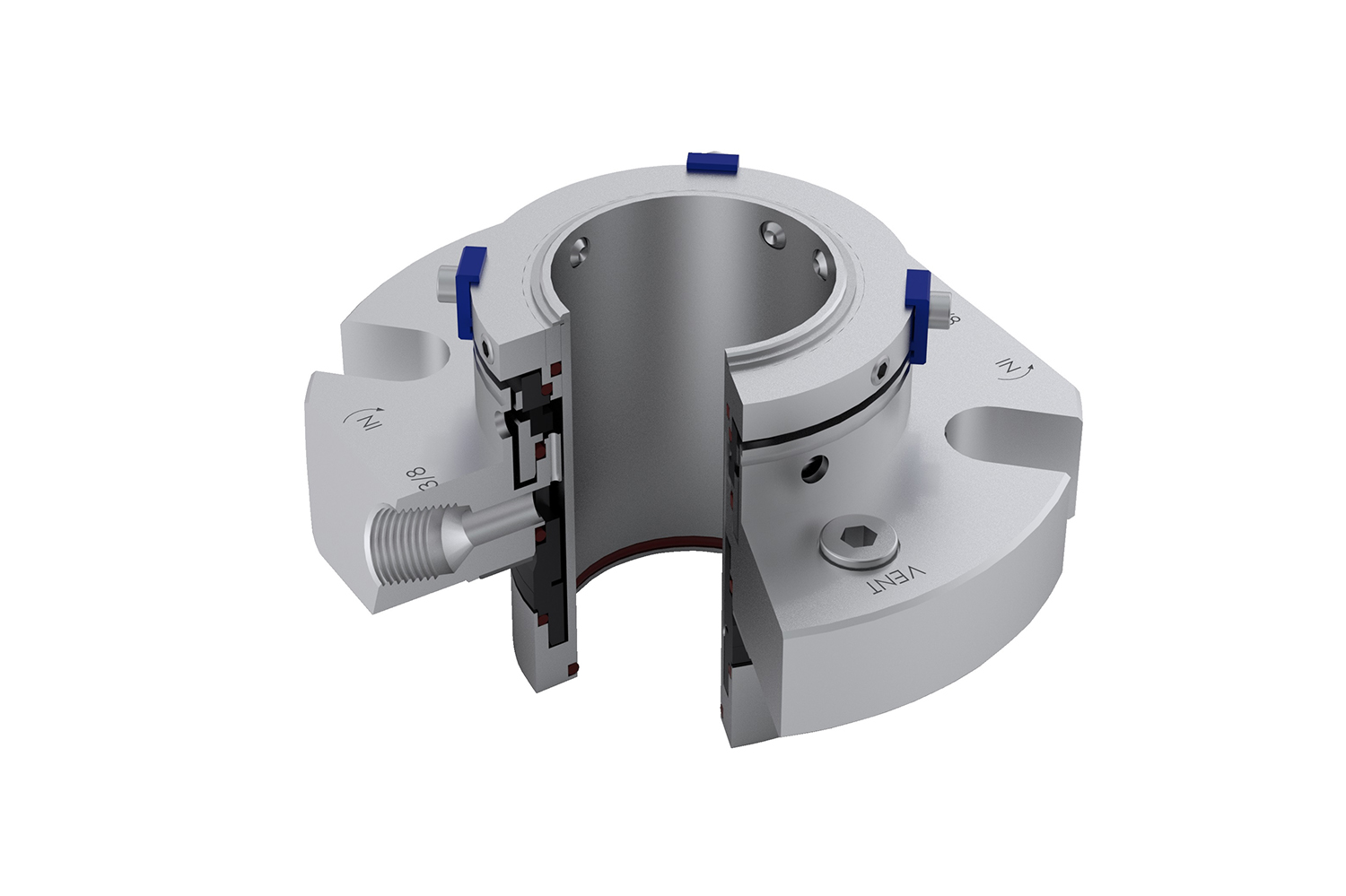

ROTEX-DN

Açıklama

ROTEX-DN

Teknik Özellikleri (Technical Features of ROTEX-DN)

• ÖZELLİKLER
Çiftli Salmastra
Kartuş tipi
Balanslı
Dönme Yönüne Bağımsız
Pompa Sistemlerine Entegre Edilmiş

• TECHNICAL FEATURES
Dual Seal
Cartridge Type Seal
Balanced
Independent of Rotation Direction
Pump Integrated

• AVANTAJLAR
-Standart Pompa Proseslerinde İdeal Olarak Kullanılır
-Standardizasyon için İdeal Salmastralardır
– Santrifüj Pompalarda Dinamik Yüklü O-Ring Sayesinde Şaft Zarardan Korunur
– Uzun Ömürlü Kullanımlıdır
– Kurulum Ve Montaj Hataları Önlenir
-İşletme Maliyeti Düşüktür
-Kir ve Toz Montaj Sırasında Salmastraya Zarar Veremez
-Önceden Kurulu Salmastra Grubu Sayesinde Basit ve Kolay Kurulum Sağlar ve
Montaj Sırasında Süre Kayıpları İndirgenmiş Olur
-Müşteriye Özel Tasarlanabilir Sistem

• ADVANTAGES
-An Ideal Seal for Using In Standard Pump Processes
-An Ideal Seal For Standardizations
-In Centrifugal Pumps,Dynamically Loaded
O-Rings Protect Shaft
-Extended Service Life
-Preventing Installation Faults
-Cost Effective
-No Damage Due To Dusts Entered During Assembly
-Minimizing Time Loss Due To Easy Installation of Pre-Asemmbled Units

  • Special Design Based on Customer Request

• ÇALIŞMA LİMİTLERİ
-Şaft Ölçüsü : d1=25…100 mm
(Talep üzerinde diğer boyutlar yapılır)
– Sıcaklık:t=-40…220 °C
-Kar/SiC yüzey kombinasyonu için:
Basınç:p1=25 bar
Çevresel Hız:Vg=16 m/s
-SiC/SiC ve TuC/SiC yüzey kombinasyonu için:
Basınç:p1=20 bar
Çevresel Hız:Vg=10 m/s
-Soğutma Sıvısı Dolaşım Sistemi:
Basınç / Pressure : P3 = 25 Bar
∆P( P3 – P1 )İdeal = 2 … 3 Bar
Yağlama Özellikleri Zayıf Olan Soğutma Sıvısında: 7 Bar
Pompa Çalışmaya Başlarken:
∆P ( P3 – P1 )Max =25 Bar
Eksenel Hareket : ± 1.0 mm D1 ≥ 75 mm ± 1.5

• OPERATING RANGES
-Shaft Diameter : d1=25…100 mm
(Other Sizes on Request)
– Temperature:t=-40…220 °C
-Car/SiC Face material combination:
Pressure:p1=25 bar
Sliding Velocity :Vg=16 m/s
-SiC/SiC ve TuC/SiC Face material combination:
Pressure:p1=20 bar
Sliding Velocity:Vg=10 m/s
-Barrier Fluid Circulation System:
Pressure : P3 = 25 Bar
∆P( P3 – P1 )İdeal = 2 … 3 Bar
For Barrier Media with Poor Lubrication properties:7 Bar
Pump Startup:
∆P ( P3 – P1 )Max =25 Bar
Axial Movement : ± 1.0 mm D1 ≥ 75 mm ± 1.5
